子午線輪胎簾布裁斷機案例
1. 行業概況：
子午線輪胎生產的快速發展，需要高精度、高水平設備的支持。我國子午線輪胎生產設備從20世紀八九十年代以引進為主發展到目前以自給為主，已經可以滿足生產的需要，產量有上升之勢頭。
2. 設備概況：
子午線輪胎簾布裁斷機將輪胎生產中的半成品纖維簾布大卷導開展平后，成一定角度進行定寬裁斷，然后將裁出的簾布條首尾相接進行接頭，再進行包邊與貼邊處理，最后卷曲成為帶束層簾布卷。機器由自動導開、定長送料、剪切、自動遞料、定位送料、接頭、定位卸料、儲料輸送、貼合及包邊、卷取等構成，設備要求高產量、高效率，同時又有裁切、拼接精準定位等要求。
3. 系統控制方案設計
采用三菱Q系列以太網通訊CPU，配以三菱J4系列伺服電機7套，和PLC之間光纖通訊，三菱FR-E540變頻器五臺，控制收卷，放卷及裁斷。采用省配線系統，整個生產系設置CCLINK從站9套，輔助操作，本地配置GOT2000系列觸摸屏進行操作，同時具備以太網通訊和工廠網絡懸接。
方案配置圖如下所示：

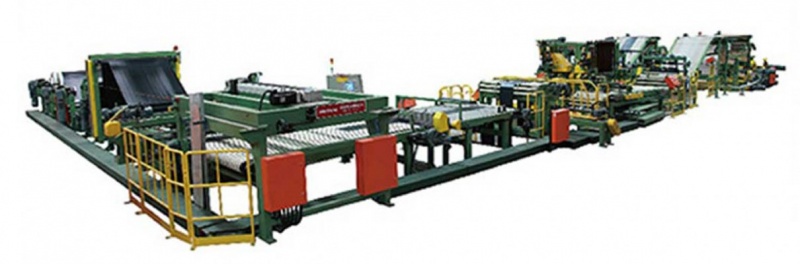

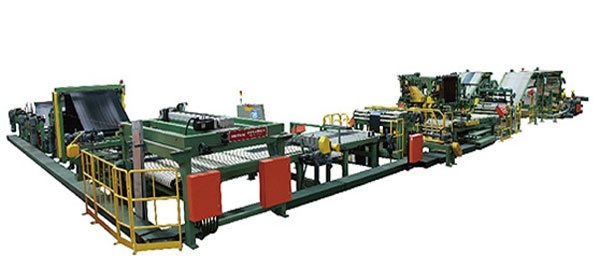

4. 設備照片
5. 結論
目前設備運行良好，三菱Q系列配合J4伺服滿足了設備速度和精度的需要。CCLINK的應用為設備的現場配線節約了大量人工和成本。
